桁架簡介

一種由桿件彼此在兩端用鉸鏈連接而成的結構。桁架由直桿組成的一般具有三角形單元的平面或空間結構，桁架桿件主要承受軸向拉力或壓力，從而能充分利用材料的強度，在跨度較大時可比實腹梁節(jié)省材料，減輕自重和增大剛度。桁架的優(yōu)點是桿件主要承受拉力或壓力，可以充分發(fā)揮材料的作用，節(jié)約材料，減輕結構重量。常用的有鋼桁架、鋼筋混凝土桁架、預應力混凝土桁架、木桁架、鋼與木組合桁架、鋼與混凝土組合桁架。

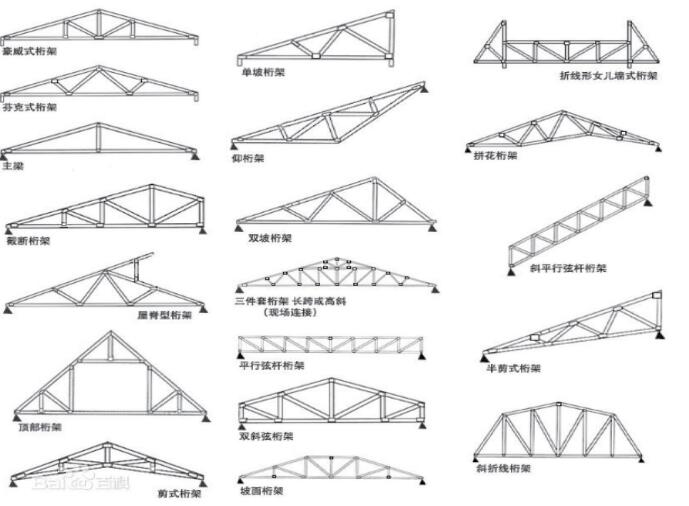

結構分類

從力學方面分析，桁架外形與簡支梁的彎矩圖相似時，上下弦桿的軸力分布均勻，腹桿軸力小，用料很省；從材料與制造方面分析，木桁架做成三角形，鋼桁架采用梯形或平行弦形，鋼筋混凝土與預應力混凝土桁架為多邊形或梯形為宜。
