金屬波紋拱形屋頂914-610壓瓦機技術參數

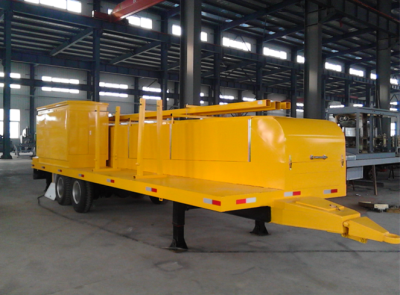

HD拱板成型機(HD-914-610無梁拱壓瓦機)
圖片:


版型:


914-610無梁拱壓瓦機技術參數（英文）：
外形尺寸：8900mmX2230mmX2300mm（單橋4胎)
重量：10T，
葉片：數控機床加工，厚度10mm
刀片：用12CrMoV材料，熱處理
切割類型：機械切割
形成類型：滾軋成型和長度設定的切割。
總功率:19.7KW
主電機:7.5KW
a.打彎部分電機:3.0KW+1.5KWx2
B.剪切電機:4.0KW
咬口電機：1.1KW+1.1KW
輥材質：45＃優質鋼，淬火HRC55?65，鍍硬鉻。
軸材質：45＃優質鋼，鍍鋅
軸承：哈爾濱
成型道數：13+1
原材料l:：進板寬度：914mm
出版寬度：610mm
利用率：66.7%
材料厚度：0.6-1.5mm
速度：直板速度：15m/min
彎板速度：13m/min
咬口速度：6m/min
跨距：6~38m
開卷機r:鋼卷內直徑:450mm~650mm,
安裝鋼卷寬度:914mm~934mm
承重:5T

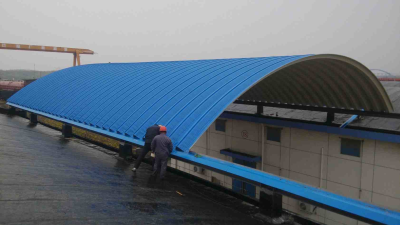

拱形屋頂連體工程



914-610壓瓦機配件
Name AmountUsage
ManualDe-coiler開卷機 1 Coilsupport&De-coil
Seamingmachine咬口機 2 Assemblethefinishedarches
Runouttable 托板 20 Sheetsupport
Legofrunouttable支架 19 Supportrunouttable
Smalllegofrunouttabl小腿 48 Adjusttheheightofrunouttable
Fasteningscrewforleg頂絲 58 Fasteningleg
Sidesupport側支架10 Sheetsupport
Suspender吊桿 3 Lifting
Pinofsuspender吊桿銷子 2 Connectthesuspender
Hanger吊具 8 Lifting
Clamp手夾子 4 Bitefinishedarches
Bearing（208）軸承 4 Drivetherollers
Drivingchain鏈條 3Rollthegears
Chainlink鏈節 3 Linkthechain
Halfsection半節 3 Linkthechain
Superplier大力鉗 1 Bitefinishedarches
Metalscissor鐵剪 1 Forcutting
Wrench扳子 1 Forsetscrew
Crankhandle手搖把2 Adjustheightoflandingleg
Travelswitch行程開關 1Measurelengthforcut-to-length
VCD光碟 1 Showinghowtooperatethemachine

Kspanproject落地拱形屋頂工程項目:
本機可直接有效地在生產作業現場，成本更低。該項目被廣泛應用于大型和中等規模的工業建筑，如工廠，倉庫，車庫，體育館，會展中心，電影院，劇院等。

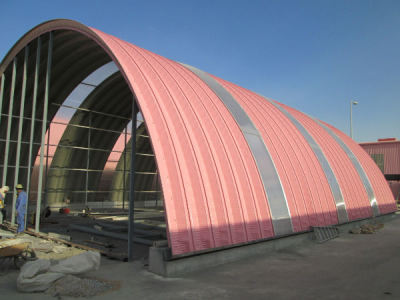

落地式項目:


914-610無梁拱壓瓦機配件（中文）：

序號	名稱	數量	用途
1	咬口機	2臺	咬合成型后的彩板
2	漲卷器	2臺	卷彩鋼板
3	放料架	2套	支撐漲卷器
4	直板側支架	8件	支撐彩鋼板
5	直板出料托架	8件	支撐彩鋼板
6	彎板出料托架	8件	支撐彩鋼板
7	鏈條	3掛	連動齒輪
8	鏈節	6節	連接鏈條
9	吊桿	3根	用于吊彩鋼板
10	吊具	8套	用于吊彩鋼板
11	手夾子	16件	夾彩鋼板
12	大力鉗子	2把	夾彩鋼板
13	鐵剪子	1把	剪切
14	扳子	1把	固定螺絲
15	行程開關	1套	測量直板剪切長度
16	調車工具	1套	調車使用
17	搖把	2個	調節支腿
18	VCD	2份	教顧客如何生產
19	說明書	1份	指導如何使用機器
