本文介紹了拱形屋頂框架山墻的兩種常見結構形式，分別是在原有桁架上搭建的框架山墻和獨立設置的框架山墻，結合實際工程案例詳細展示其結構特點和施工效果。

原有桁架上立框架山墻

在山東濰坊十甲農貿市場的拱形屋頂工程中，采用了在原有方管桁架基礎上搭建框架山墻的方式。這種結構利用現有的桁架或圈梁，通過上支管架進行立框架支撐，具有結構整合的優勢。

下面展示了該結構的幾個視角圖片，便于了解其整體造型和細節：

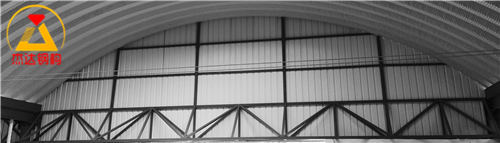

這是框架山墻的背視圖，清晰地展現了框架結構的布局和支撐方式。

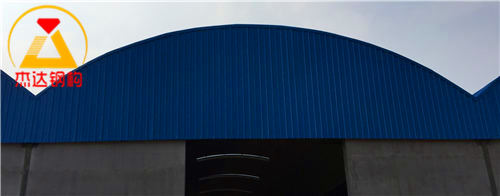

框架山墻蓋好墻面瓦后的成型效果，展現了拱形屋頂?shù)耐暾螒B(tài)。

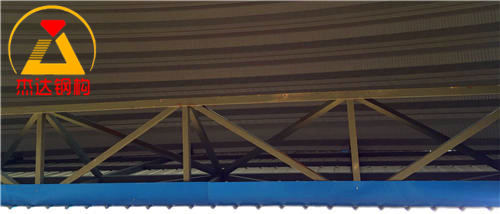

原有方管桁架的仰視圖，展示了底部支撐結構的細節。

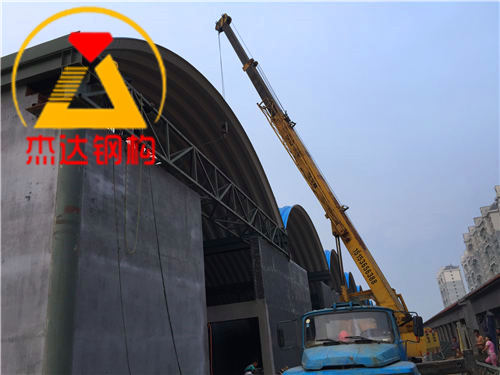

方管桁架的側視圖，進一步體現了框架的空間布局和連接節點。

獨立式拱形屋頂框架山墻

在江蘇淮安盱眙糧食儲備庫項目中，采用了獨立放置的支撐節點方式搭建拱形屋頂框架山墻。這種結構通過制作獨立的支撐H鋼，實現框架山墻的自立支撐，適用于需要單獨受力或無原有桁架支撐的場合。

制作獨立的支撐H鋼，為框架山墻提供堅實支撐基礎。

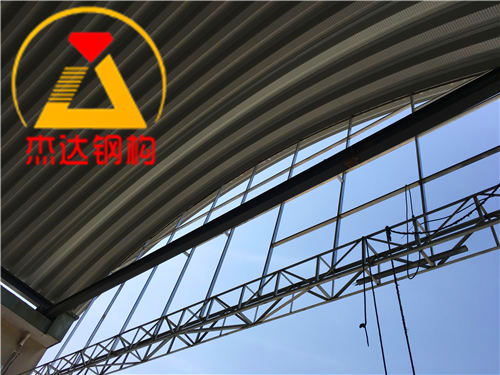

拱形屋頂方管框架山墻的背視圖，展現了框架的整齊排列和結構特點。

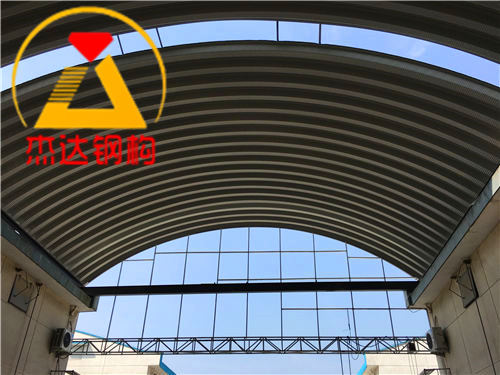

側視圖顯示了框架的支撐和連接方式，結構穩固。

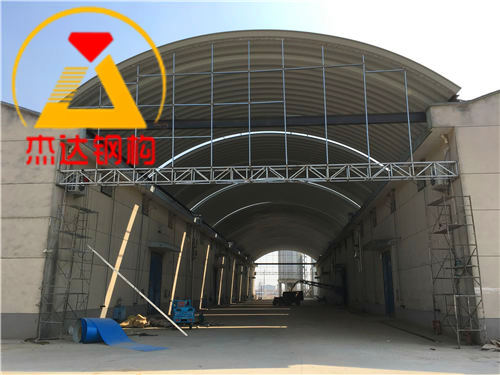

框架山墻的正視圖，整體造型規整，支撐力良好。

這兩種拱形屋頂框架山墻結構各有特點，前者依托現有桁架實現結構一體化，適合有基礎桁架的項目；后者則通過獨立支撐滿足特殊結構需求，提升適用范圍。無論哪種結構，都強調了框架山墻的穩定性與施工便捷性，是現代拱形屋頂工程中常用的方案。
