本文介紹了拱形屋頂下部的H鋼拼接及焊接工藝，結合實拍圖片詳細展示了其結構特點和施工過程，內容圍繞H鋼作為倉間罩棚支撐節點的重要作用展開。

拱形屋頂下部H鋼拼接工藝

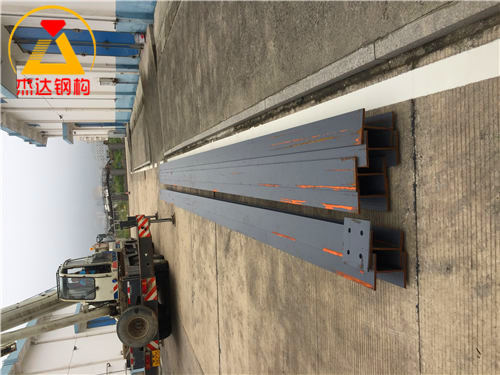

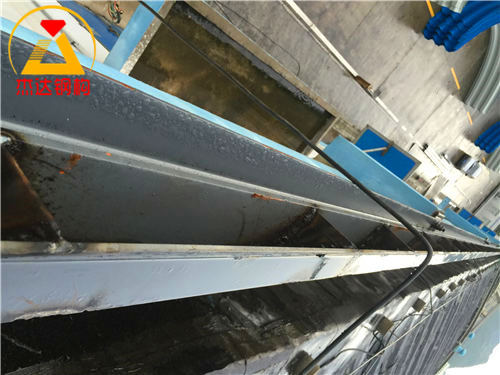

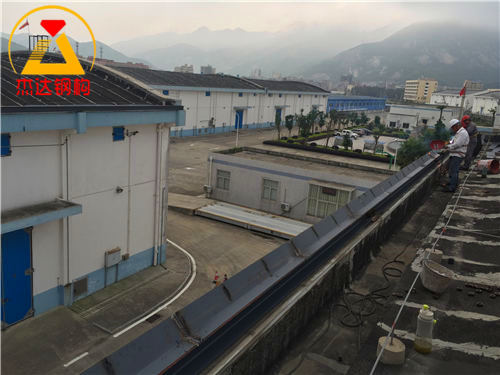

拱形屋頂下部的H鋼構件在安裝時需要進行拼接，以保證整體結構的穩定性和承載能力。拼接過程需嚴密對接，確保連接牢固，避免出現焊接缺陷。圖中所示為江蘇杰達鋼結構工程有限公司在福建長樂直屬庫制作的16米跨度項目現場實拍，展示了H鋼的精準拼接細節。

拼接工藝中，嚴格的尺寸控制和焊接接口處理是關鍵。合理布置拼接位置，有效減小應力集中，提升整體耐久性和安全性。

焊接工序與質量保障

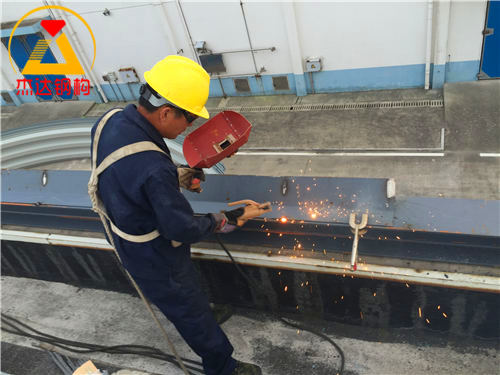

焊接是確保H鋼結構整體強度的關鍵環節。焊接過程需要控制焊縫質量，避免氣孔、裂紋等缺陷。焊工應嚴格按照工藝規程操作，確保焊縫均勻、牢固。

圖示焊接過程體現了多道焊縫的施工，焊接順序及工藝設計合理，有助于減少焊接應力和變形，提高結構穩定性。

焊接節點與結構加固

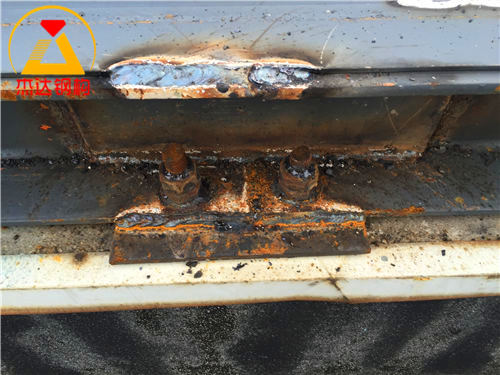

在H鋼與托板連接處，焊接三角加強筋的設置是重要的加固措施。這種設計有效增強節點強度，提升整體受力性能。

焊接好的托板連接縫及背部三角筋展現了工藝細節，確保了連接部位的可靠性和耐久性。

此外，H鋼與天溝上的預埋螺栓焊接節點為結構安裝提供了便捷的固定點，有效保障屋頂結構的整體結合。

涂裝工藝及后期保護

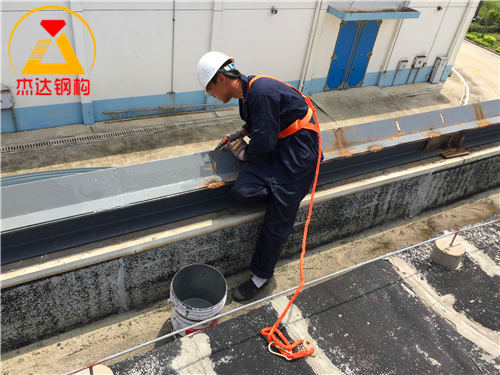

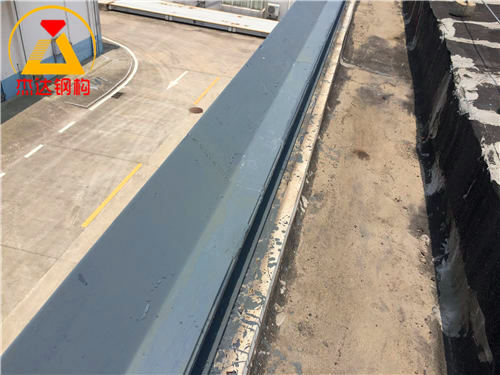

完成焊接后，涂裝工藝為鋼結構提供了重要的防護作用。刷涂均勻的防銹漆不僅提升了結構耐候性，也改善了整體美觀度。

科學的施工流程、合理的焊接節點設計和細致的涂裝保護，共同保證了拱形屋頂下部結構的安全和穩定。
